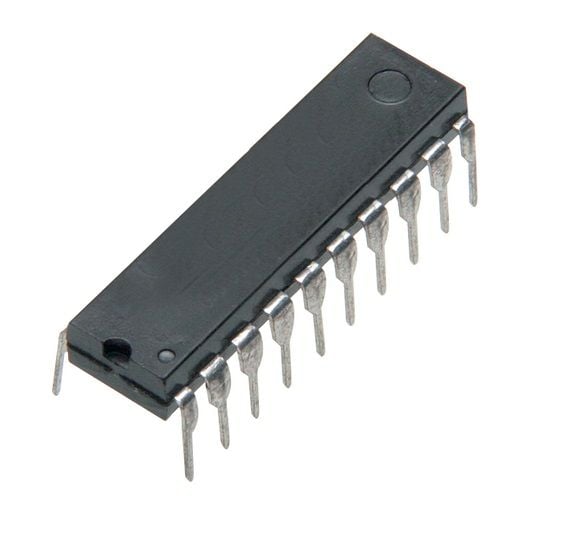

Linh kiện SN74HC574N, 74HC574N IC Chuyên Dụng DIP-20

IC SN74HC574N là mạch FLIP-FLOPS kích hoạt tám cạnh D-Type, có đầu ra 3 trạng thái.

Đặc tính IC SN74HC574N

• Dải điện áp hoạt động rộng từ 2 V đến 6 V
• Đầu ra không đảo 3 trạng thái dòng điện cao
• Truyền động trực tiếp các dải Bus hoặc lên đến 15 LSTTL Tải
• Tiêu thụ điện năng thấp, ICC tối đa 80 μA
• tpd điển hình = 22 ns
• Truyền động đầu ra ±6 mA ở 5 V
• Dòng điện đầu vào thấp tối đa 1 μA
• Pinout có cấu trúc Bus

Mô tả chi tiết IC SN74HC574N

Các flip-flop loại D kích hoạt cạnh bát phân này có đầu ra 3 trạng thái được thiết kế riêng cho điều khiển bus. Chúng đặc biệt phù hợp để triển khai các thanh ghi đệm, cổng I/O, trình điều khiển bus hai chiều và các thanh ghi làm việc.

8 flip-flop nhập dữ liệu vào đầu vào chuyển đổi từ thấp sang cao của xung nhịp (CLK). Có thể sử dụng đầu vào cho phép đầu ra đệm (OE) để đặt tám đầu ra ở trạng thái logic bình thường (mức logic cao hoặc thấp) hoặc trạng thái trở kháng cao.

Ở trạng thái trở kháng cao, các đầu ra không tải hoặc điều khiển đáng kể các đường bus. Trạng thái trở kháng cao và điều khiển tăng cung cấp khả năng điều khiển bus
